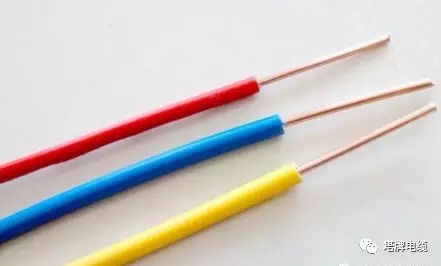

电线颜色是大家在使用电线时比较关注的,相信很多人对于电线颜色都不太了解。家庭用电一般都是三相电,不过很多人并不知道每根颜色的电线分别代表什么。黑、白、绿、红、蓝、橙、棕和灰,电线外面的绝缘护套颜色通常都有自己的功能。

壹·电线颜色代表什么线

三相五线制:电源线颜色首先包括交流电的三个相线(A、B、C线)、中性线(N线);以及地线(PE线)。三相五线制标准导线颜色为:A线黄色、B线蓝色(绿色)、C线红色、N线褐色,PE线黄绿色或黑色。

一般规定,三相电线颜色为黄、绿、红,分别为A、B、C三相,蓝色为零线,黄绿相间的为接地线,接线时黄、绿、红接火线,蓝色接零线,黄绿相间的线接到PE保护线上或者接到设备外壳上(外壳已与地网连接)。当四线颜色区分不太明显时,三根截面一样的为火线,截面稍小的为零线。如果变压器是控制回路的电源,380V,接到任意两根火线上;220V,则接一根火线,一根零线。

实际操作中安全为上,红色是火线,蓝色是零线,黄色或黄白相间的是地线。相线一般是黄、绿、红,保护中性线(PEN线)是黑色,保护线(PE线)是黄绿双色线,保护线在任何情况下都严禁做相线使用。

根据《住宅装饰装修工程施工规范》GB 50327-2001 16.1.4条规定:“配线时,相线与零线的颜色应不同;同一住宅相线(L)颜色应统一,零线(N)宜用蓝色,保护线(PE)必须用黄绿双色线”。

可以得出:保护线(PE)即地线必须(强制性规定)用黄绿双色线,零线用蓝色,(不是强制性规定,在条件许可时,匀应选择蓝色线),相线不使用蓝色即为红、黄、绿色。(相线颜色还未一致起来,不同公司可能规定不一样。下面用色方式可以参考。零线匀用蓝色,如果用于插座,相线用红色。灯路进线用红色,灯路控制线或双控线用黄色和绿色)

贰·按规定颜色布线插座图

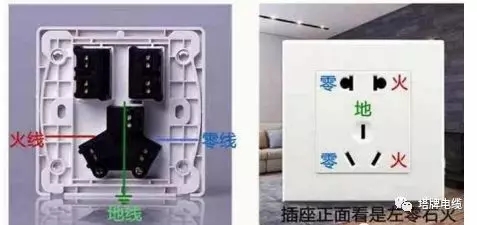

红色、蓝色、双色线穿入插座底盒。红色作火线,蓝色作零线,双色线作地线。按规定颜色穿线,施工也方便,红色线火线与插座L极连接,蓝色零线与N极连接,双色线与接地标识连接。
